NetGear ReadyNAS 3200 - промышленная СХД на 12 дисков

Введение

Продукция компании NetGear сегодня известна многим простым потребителям и корпоративным заказчикам. Компания специализируется на сетевом оборудовании и имеет обширный ассортимент продукции, от сетевых медиаплееров до межсетевых экранов и корпоративных решений антивирусной защиты. Естественно, удерживать лидерство в таких обширных областях не просто, особенно, когда речь заходит о сложных корпоративных системах хранения данных, где конкурентами выступают уже не столько QNAP или Thecus, сколько IBM, HP и Dell.

Сегодняшний обзор мы посвятим промышленной системе хранения данных NetGear ReadyNAS 3200, очень мощной по части используемого железа. Достаточно сказать, что это одна из немногих систем хранения, поддерживающая установку 12 дисков в 2U корпусе. На сегодняшний день это означает 24 Тб данных в одном устройстве. Дальше можно сколь угодно долго рассказывать про небывалую плотность хранения данных, эффективность и экономичность, но оставим это маркетологам.

Ключевые особенности NetGear ReadyNAS 3200:

  • 2-ядерный процессор Intel Core
  • 4 Гб оперативной памяти с ECC
  • Настоящие серверные комплектующие
  • 12 каналов SATA II
  • Два порта 10/100/1000 Ethernet с возможностями балансировки нагрузки и переключениями при сбое
  • Два порта USB 2.0 с обратной стороны
  • Два блока питания в отказоустойчивой конфигурации
  • Дисковая система:
    • Возможность создания нескольких томов RAID 0, 1, 5, 6, 10
    • Поддержка X-RAID 2 с двойной четностью
    • Расширение томов без остановки работы системы
    • Расширенное управление томами
    • Поставка с жесткими дисками Enterprise класса, полностью готовой к работе системы
  • Резервное копирование
    • Поддержка мгновенных снимков (Snapshot)
    • Удаленное резервное копирование на CIFS, NFS, HTTPS и RSync target
    • Режим RSync
    • Клонирование между несколькими системами
    • Поддержка Apple TimeMachine
  • Сертификаты «совместимо с 1С», «VMWare Ready», сертифицировано под Windows Server 2008 R2
  • Размеры 89х437х648 мм
  • Масса с 12 дисками - 32.8 Кг
  • Гарантия - 5 лет

Производитель не говорит о том, какой процессор он устанавливает в сервер, ограничиваясь туманным «многоядерный процессор Intel. Но мы выяснили, что это - Core2 Duo E7400, 2-ядерный процессор с частотой 2.8 ГГц, объёмом кеша равным 3 Мб и частотой FSB - 1066 МГц. Отличный процессор для NAS-а.

1

NetGear - один из немногих производителей, кто продолжает поставлять свои системы с жесткими дисками (хотя можно купить и бездисковую модель), а не дает выбор HDD на откуп дистрибьютору или интегратору. При небольшой переплате по сравнению с самостоятельной покупкой дисков, вы получаете во-первых, протестированные и совместимые HDD, а во-вторых - единую гарантию как на само устройство, так и на его жесткие диски. На сайте производителя сказано, что ReadyNAS 3200 поставляется с винчестерами WD серии GP, не самый лучший выбор для RAID массивов. К нам на тестирование машина пришла с жесткими дисками WD RE3, топовой серией WD для RAID массивов - лучший выбор (так же известно, что в NAS-ы ставятся и 2-терабайтные жесткие диски Hitachi Ultrastar A7K2000). На этом приятные особенности только начинаются. По умолчанию диски уже сконфигурированы в RAID массив X-RAID2, и вам не надо тратить время даже на инициализацию устройства, - полностью оправдывая свое имя, ReadyNAS работает прямо из коробки. Ну и не лишне будет напомнить, что в комплекте с NAS-ом вы получите полозья для установки в стойку и диск с инструкцией по установке.

На что так же стоит обратить внимание - это на использование серверных комплектующих в конструкции NAS-а. Этим не могут похвастать другие производители корпоративных СХД начального уровня, но об этом мы сейчас и поговорим.

Конструкция NetGear ReadyNAS 3200

Внешне NetGear ReadyNAS 3200 выглядит вполне по-современному. Возможность устанавливать 12 дисков в 2U корпус существовала давно, но почему-то производители NAS-ов её игнорировали, хотя по логике вещей должны были уцепиться за неё первыми. Как плата за сверхплотность - минимальная индикация состояния, вынесенная на левую ручку корпуса и полное отсутствие портов и дисплеев на лицевой панели. Не будем вдаваться в рассуждения, важны ли они в стоечной аппаратуре. Скажем лишь, что кнопка Reset нажимается скрепкой или ручкой, а 6 светодиодных индикаторов показывают состояние сети, дисковой системы, температуры и наличие статусных сообщений.

Netgear_readynas_3200_2sm

Лотки для жестких дисков выполнены из пластика и металла, они имеют очень удачную конструкцию, исключающую перекосы или застревания дисков в корпусе. Единственный минус конструкции - установка диска не всегда четкая, и вы можете «недовключить» HDD, особенно, если плохо видно и вы спешите. Плюс, если вы вытаскиваете одновременно два диска, они цепляются друг за друга. Лотки для дисков выглядят очень знакомо - это же SuperMicro!

3

Да, для стоечных продуктов совсем не обязательно разрабатывать свою платформу, когда можно использовать удачное решение SuperMicro, компании, которая знает, как добиться максимальной плотности на каждый стоечный юнит (см. наш обзор).

Охлаждение NetGear ReadyNAS 3200 осуществляется по классической схеме - забор воздуха осуществляется строго спереди, через отсек для HDD, а выводится воздух сзади с частичным понижением давления посередине через боковые стенки. Такая конфигурация одинаково хорошо подходит как для размещения в открытой стойке, так и в серверном шкафу.

4

Посмотрим на NAS сзади. Одно из преимуществ ReadyNAS 3200 - отказоустойчивый блок питания мощностью 700 Вт. Он произведен компанией Ablecom, специализирующейся на серверных корпусах и БП и являющейся давним поставщиком SuperMicro. На корпусе имеются 7 отсеков для плат расширения, но едва ли материнская плата позволит задействовать все возможности по расширению.

5

Материнская плата имеет стандартные для серверов разъёмы, включая 2 порта USB 2.0, два сетевых порта, PS/2, RS232 и VGA порт. Соответственно, администратор сможет получить консольный доступ к серверу, а вот USB портов могло бы быть и больше. По поводу консольного доступа возможности ограничены только доступом к BIOS-у, поскольку операционная система RAIDiator 4.2.16 не дает доступа с подключенной консоли.

Когда открываешь крышку NetGear ReadyNAS 3200, сразу видишь, что имеешь дело с настоящим сервером. Подключение жестких дисков осуществляется через Backplane, за охлаждение отвечают три 80-мм вентилятора Sanyo Denki мощностью по 13 Вт с возможностью горячей замены.

6

Их воздушного потока достаточно для продува всего корпуса, но их всего три, поэтому работают они быстро и шумно. Хорошо ещё, что качественные вентиляторы Sanyo Denki не вибрируют, т.к. корпус не имеет средств снижения вибрации.

7

Материнская плата - SuperMicro X7SB3-NI015, использующая чипсет Intel 3210 с южным мостом ICH9. Один из встроенных USB портов отдан под флешку с операционной системой СХД - простое и понятное решение. Очевидно, для большей надежности флешку можно клонировать, а второй внутренний порт возможно использовать для аппаратных ключей.

8

Возможности расширения у материнской платы достаточные: один порт PCI 32 и один - PCI Express 8x. Вы можете установить, например, сетевой контроллер 10G, аппаратный RAID контроллер или добавить USB портов - лишь бы операционная система RAIDiator от NetGear это поддерживала.

9

Еще один приятный момент - 4 Гб памяти набраны двумя слотами DDR2 SDRAM, а максимальный объем, поддерживаемый материской платой, составляет 8 Гб, так что легко можете совершить апгрейд.

Ну и еще одна очень перспективная возможность - встроенный контроллер LSI 1068E имеет 8 портов SATA/SAS! И эта функция реализована в BIOS, но SAS не поддерживается операционной системой RAIDiator, так что если SAS и появится, то только в далекой перспективе.

Настройка и программные функции

Год от года NetGear совершенствует свою операционную систему RAIDiator, и мы тестируем уже 4-е поколение версии 4.2.16. Так как ReadyNAS 3200 поставляется уже настроенным, то все, что вам остается сделать - это сменить пароль администратора и произвести сетевые настройки. Для поиска NAS-а в сети проще воспользоваться утилитой RAIDar, или зайти в меню вашего роутера.

10

Web-интерфейс сервера откровенно неудобен, да плюс к этому частенько требуется горизонтальный скроллинг, а таких простых пунктов, как Web-файлменеджер нет и вовсе. Тем не менее, стоит немного пообвыкнуться - и вы легко обнаружите знакомые настройки бизнес-СХД.

Интересная особенность системы - через Web-интерфейс вы не можете изменять настройки основного тома, в том числе тип RAID-массива, объем и количество томов и т.д. Это связано с использованием режима X-RAID2 – он работает исключительно как один том и направлен на простоту использования и расширения, а не гибкость возможностей. Если сервер сбросить в настройки по умолчанию и выбрать режим Flex-RAID, то он как раз и позволит создать до 4-х томов различного уровня RAID. Справедливости ради, отметим, что X-RAID2, выбранный производителем по умолчанию, удовлетворит требования большинства пользователей, позволит масштабировать массив добавлением новых дисков, в том числе и меньшего объема, чем использовались ранее.

11

Однако, посмотрим на то, что есть - стандартные для Linux-устройств разделения прав доступа на файлы и папки для групп и пользователей. Удобно, что iSCSI раздел создается в рамках общего тома, видимо в виде файла.

Очень интересная функция, которая может быть востребована в рамках всеобщей виртуализации - последовательная поддержка резервирования (persistent reservation). Смысл этой функции в том, что вы можете настроить несколько инициторов (виртуальных или физических машин) на одновременное подключение к одной цели. При этом, доступ на запись будет только у определенного, например, первого. После того, как первый отключится, разрешение на запись появится у следующего. Такая особенность позволяет более гибко настраивать общие ресурсы для виртуальных машин и соответственно извлечь из этого определенные преимущества.

12

NetGear ReadyNAS 3200 не просто может использоваться для хранения резервных копий - этот NAS может сам создавать резервные копии ваших ресурсов, и позвольте объяснить вам, насколько это важно. Обычно, когда вы настраиваете бэкап, вы делаете это на клиентской машине, указывая NAS лишь в качестве сетевой папки для хранения данных. Если в вашей системе стоит десяток таких клиентов, а на каждом из них ещё по 2-3 задания на бэкап, то вам наверняка будет трудно просчитать расписание, чтобы несколько заданий не выполнялись одновременно, ведь это может привести к существенному падению производительности заданий и сети в целом.

При использовании протокола R-Sync, сервер ReadyNAS 3200 может самостоятельно соединиться с удаленной машиной и скачать с неё нужные файлы. Так называемый «R-Sync насос» облегчает жизнь при выполнении большого списка бекапов, в том числе в сетях с динамическими IP-адресами, ведь удаленно управлять бекапами с одного сервера куда проще, да и безопаснее. Естественно, поддерживается запись по зашифрованному протоколу R-Sync over SSH и sFTP.

Сервер NetGear ReadyNAS 3200 позволяет не только создавать удаленные задания на синъронизацию по Rsync, но и добавлять их в очередь на внеплановое выполнение, где они будут запускаться последовательно по мере завершения предыдущего. Кроме этого, имеется возможность создания мгновенных снимков – образа текущего состояния тома, с которого можно осуществлять резервное копирование вне зависимости от того, открыты ли какие-либо файлы пользователями или нет. Это важная функция для корпоративного многопользовательского окружения.

Для пользователей Apple есть поддержка TimeMachine, которая у NetGear, кстати, появилась задолго до остальных. Так же для пользователей Mac доступна опция «оптимизация для OS X», повышающая производительность под MacOS при доступе через SMB/CIFS.

В списке опций, влияющих на производительность, доступны кеширование записи на жесткие диски и USB носители и отключение журналирования данных.

13

Сервер ReadyNAS 3200 выводит полную информацию о SMART статусе жестких дисков, а так же о состоянии блоков питания, температурах и вентиляторах системы. При возникновении аварийной ситуации или, допустим, увеличения количества переназначенных секторов на одном из жестких дисков, ReadyNAS может отправлять сообщения на почту.

Как и большинство уважающих себя производителей NAS-ов, компания NetGear поддерживает установку дополнительных модулей на свои ReadyNAS-ы. Среди полезных дополнений - средства для репликации и интеграции NAS-а в ваше корпоративное «облако».

Тестирование

Для тестирования мы использовали 6 жестких дисков Western Digital серии RE3 объёмом по 1 Тб, установленные в массив X-RAID2. Мы проверим скорость при подключении по одному гигабитному каналу, по протоколам iSCSI и SAMBA. И как обычно, начнем с синтетических тестов.

Конфигурация тестовой системы:

  • Intel Xeon X3220
  • 1 Gb RAM
  • WD Velociraptor 150 Gb
  • Windows XP SP3

Объём памяти и операционная система нашей тестовой конфигурации выбраны в соответствии с требованиями теста Intel NASPT. Но как показывает практика, при тестировании NAS-ов, мощность клиентской системы не имеет большого значения.

14

145

Первый тест - Atto Disk Benchmark. На таком мощном железе, как ReadyNAS 3200, на одном сетевом порте он естественно будет упираться в производительность гигабитного интерфейса. И особенно интересно видеть, как работает кеширование при записи по интерфейсам iSCSI и Samba.

16

17

Второй синтетический тест, CrystalDisk Benchmark - наоборот, показывает преимущества от кеширования записи только при работе по Samba протоколу.

Перейдем к более приближенным к реальности тестам. Прежде всего, полусинтетический NASPT, известный тем, что способен дать высокую нагрузку на любое, самое современное железо.

18

Этот тест показывает, что потоковое чтение с NAS-а по протоколу Samba серьезно замедляется при увеличении числа потоков, в отличии от iSCSI, который даёт большой прирост скорости. В то же время, кеширование записи по Samba в купе с большим объёмом памяти сервера дает прирост скорости в тестах, активно использующих запись, в том числе одновременные запись и чтение.

Перейдём к нашему последнему тесту, антивирусной проверке папки, хранящейся на NAS-е. На клиентской машине был запущен антивирус NOD32 с установками по умолчанию и выбрана проверка папки объёмом 54.1 Гб, содержащей 11518 файлов в 593 директориях. Это разнородные файлы, включающие фотографии, архивы инсталляшек, офисные документы, MP3 музыка и несколько образов виртуальных машин Windows и Linux. В общем, обычный разнородный набор. Это наш первый эксперимент с реальной задачей на NAS-е. Во время тестирования мы столкнулись со странной особенностью NOD32 - антивирус мог затыкаться на обычном небольшом файле по несколько минут. В этом случае мы прерывали тест и запускали его снова. Прогнав каждый тест по 3 раза, мы выбирали наименьший результат.

20

Разница составила 47 секунд, причем в пользу подключения по Samba. Реальное приложение показывает, что вопреки всем результатам тестов, финальная производительность зависит не только от сервера, но и от реализуемой задачи. Конечно, NOD32 - не образец того, как надо писать программы, но тем не менее, этот антивирус активно используется как дома, так и на предприятиях.

Энергопотребление

Чтобы измерить энергоэффективность самого сервера, мы подключили только один блок питания, посчитали опытным путём энергопотребление каждого диска в разных режимах и манипулируя количеством подключенных дисков, вычислили значения в режиме простоя и загрузки СХД NetGear ReadyNAS 3200.

21

Очень качественный блок питания уравнял значения потребляемой (VA) и активной мощности (Wt), а сдвиг по фазе составлял примерно 0.99, что позволило нам не дифференцировать данные на диаграмме. Но не в этом суть - разница между режимом простоя и нагрузки составляет всего 10 Вт. Это говорит о том, что операционная система сервера не эффективно использует энергосберегающие функции электроники, и производителю есть, куда стремиться. Разница должна составлять минимум 20%, а на этой платформе возможно и больше. Но если смотреть на абсолютные показатели, то это шикарный результат для стоечной аппаратуры.

Цена вопроса

Средняя розничная стоимость NetGear ReadyNAS 3200 без дисков составляет 120 000 рублей. Нам не с чем сравнить цену на это СХД, так как на рынке нет моделей на 12 дисков в 2U корпусе такого уровня. Можно сказать, что это примерно в 1.8 раз дороже, чем средняя стоечная СХД на 8 дисков с отказоустойчивым блоком питания.

Правда, в отличии от конкурентов, NetGear ReadyNAS 3200 действительно собран на серверной платформе, плюс к этому имеет возможности для аппаратного апгрейда, если понадобится.

Выводы

NetGear ReadyNAS 3200 - это тот самый случай, когда заказчику предлагается именно тот набор функций, который ему нужен, упакованный в отличную аппаратную платформу. Здесь нет того многообразия сервисных функций, как у конкурентов, но есть более полезные - массив типа X-RAID2, эффективная система резервного копирования, поддержка последовательного резервирования iSCSI, плюс к этому - высочайшая плотность хранения данных на одном юните серверной стойки на 3.5-дюймовых дисках.

22

Этого достаточно, чтобы сделать ReadyNAS 3200 желанным продуктом для тех, кому нужно обслуживать виртуальные среды, и у кого в проекте заложено ограниченное место в стойке под систему хранения данных.

Введение

Продукция компании NetGear сегодня известна многим простым потребителям и корпоративным заказчикам. Компания специализируется на сетевом оборудовании и имеет обширный ассортимент продукции, от сетевых медиаплееров до межсетевых экранов и корпоративных решений антивирусной защиты. Естественно, удерживать лидерство в таких обширных областях не просто, особенно, когда речь заходит о сложных корпоративных системах хранения данных, где конкурентами выступают уже не столько QNAP или Thecus, сколько IBM, HP и Dell.

Сегодняшний обзор мы посвятим промышленной системе хранения данных NetGear ReadyNAS 3200, очень мощной по части используемого железа. Достаточно сказать, что это одна из немногих систем хранения, поддерживающая установку 12 дисков в 2U корпусе. На сегодняшний день это означает 24 Тб данных в одном устройстве. Дальше можно сколь угодно долго рассказывать про небывалую плотность хранения данных, эффективность и экономичность, но оставим это маркетологам.

Ключевые особенности NetGear ReadyNAS 3200:

  • 2-ядерный процессор Intel Core
  • 4 Гб оперативной памяти с ECC
  • Настоящие серверные комплектующие
  • 12 каналов SATA II
  • Два порта 10/100/1000 Ethernet с возможностями балансировки нагрузки и переключениями при сбое
  • Два порта USB 2.0 с обратной стороны
  • Два блока питания в отказоустойчивой конфигурации
  • Дисковая система:
    • Возможность создания нескольких томов RAID 0, 1, 5, 6, 10
    • Поддержка X-RAID 2 с двойной четностью
    • Расширение томов без остановки работы системы
    • Расширенное управление томами
    • Поставка с жесткими дисками Enterprise класса, полностью готовой к работе системы
  • Резервное копирование
    • Поддержка мгновенных снимков (Snapshot)
    • Удаленное резервное копирование на CIFS, NFS, HTTPS и RSync target
    • Режим RSync
    • Клонирование между несколькими системами
    • Поддержка Apple TimeMachine
  • Сертификаты «совместимо с 1С», «VMWare Ready», сертифицировано под Windows Server 2008 R2
  • Размеры 89х437х648 мм
  • Масса с 12 дисками - 32.8 Кг
  • Гарантия - 5 лет

Производитель не говорит о том, какой процессор он устанавливает в сервер, ограничиваясь туманным «многоядерный процессор Intel. Но мы выяснили, что это - Core2 Duo E7400, 2-ядерный процессор с частотой 2.8 ГГц, объёмом кеша равным 3 Мб и частотой FSB - 1066 МГц. Отличный процессор для NAS-а.

Внешний вид NAS NetGear ReadyNAS 3200

NetGear - один из немногих производителей, кто продолжает поставлять свои системы с жесткими дисками (хотя можно купить и бездисковую модель), а не дает выбор HDD на откуп дистрибьютору или интегратору. При небольшой переплате по сравнению с самостоятельной покупкой дисков, вы получаете во-первых, протестированные и совместимые HDD, а во-вторых - единую гарантию как на само устройство, так и на его жесткие диски. На сайте производителя сказано, что ReadyNAS 3200 поставляется с винчестерами WD серии GP, не самый лучший выбор для RAID массивов. К нам на тестирование машина пришла с жесткими дисками WD RE3, топовой серией WD для RAID массивов - лучший выбор (так же известно, что в NAS-ы ставятся и 2-терабайтные жесткие диски Hitachi Ultrastar A7K2000). На этом приятные особенности только начинаются. По умолчанию диски уже сконфигурированы в RAID массив X-RAID2, и вам не надо тратить время даже на инициализацию устройства, - полностью оправдывая свое имя, ReadyNAS работает прямо из коробки. Ну и не лишне будет напомнить, что в комплекте с NAS-ом вы получите полозья для установки в стойку и диск с инструкцией по установке.

На что так же стоит обратить внимание - это на использование серверных комплектующих в конструкции NAS-а. Этим не могут похвастать другие производители корпоративных СХД начального уровня, но об этом мы сейчас и поговорим.

Конструкция NetGear ReadyNAS 3200

Внешне NetGear ReadyNAS 3200 выглядит вполне по-современному. Возможность устанавливать 12 дисков в 2U корпус существовала давно, но почему-то производители NAS-ов её игнорировали, хотя по логике вещей должны были уцепиться за неё первыми. Как плата за сверхплотность - минимальная индикация состояния, вынесенная на левую ручку корпуса и полное отсутствие портов и дисплеев на лицевой панели. Не будем вдаваться в рассуждения, важны ли они в стоечной аппаратуре. Скажем лишь, что кнопка Reset нажимается скрепкой или ручкой, а 6 светодиодных индикаторов показывают состояние сети, дисковой системы, температуры и наличие статусных сообщений.

Индикаторы NAS NetGear ReadyNAS 3200

Лотки для жестких дисков выполнены из пластика и металла, они имеют очень удачную конструкцию, исключающую перекосы или застревания дисков в корпусе. Единственный минус конструкции - установка диска не всегда четкая, и вы можете «недовключить» HDD, особенно, если плохо видно и вы спешите. Плюс, если вы вытаскиваете одновременно два диска, они цепляются друг за друга. Лотки для дисков выглядят очень знакомо - это же SuperMicro!

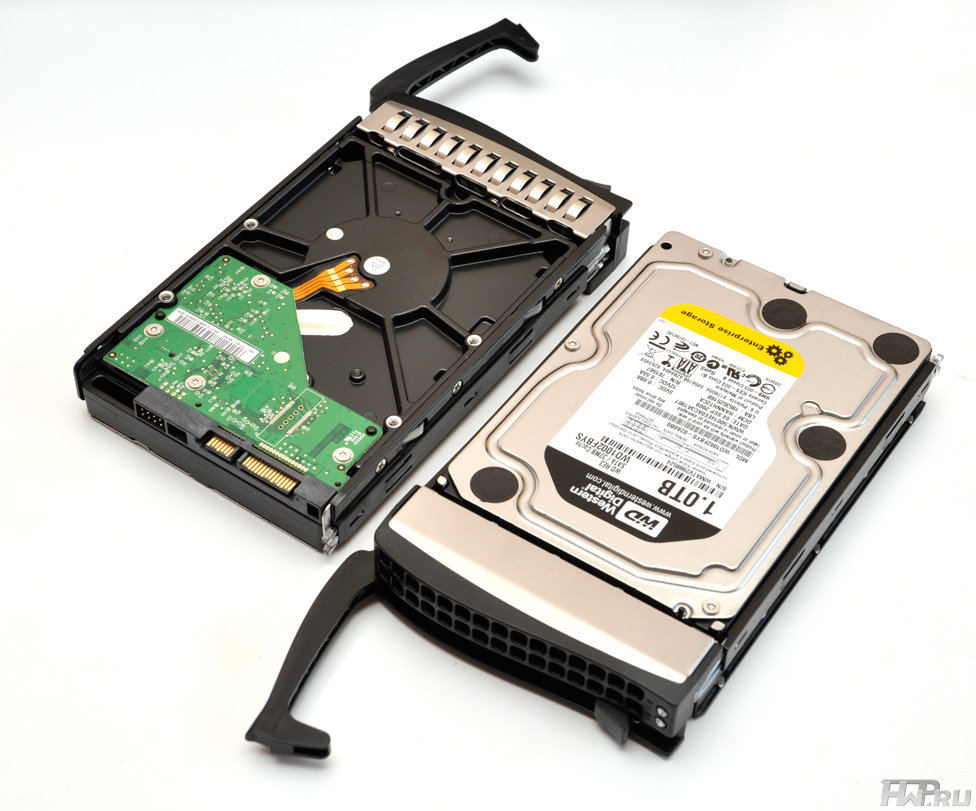

Лотки с винчестерами NAS NetGear ReadyNAS 3200

Да, для стоечных продуктов совсем не обязательно разрабатывать свою платформу, когда можно использовать удачное решение SuperMicro, компании, которая знает, как добиться максимальной плотности на каждый стоечный юнит (см. наш обзор).

Охлаждение NetGear ReadyNAS 3200 осуществляется по классической схеме - забор воздуха осуществляется строго спереди, через отсек для HDD, а выводится воздух сзади с частичным понижением давления посередине через боковые стенки. Такая конфигурация одинаково хорошо подходит как для размещения в открытой стойке, так и в серверном шкафу.

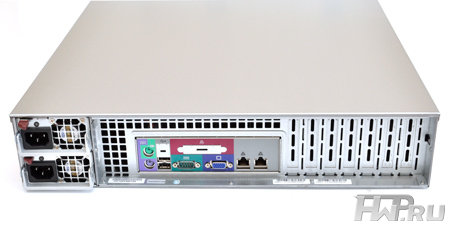

Вид сзади - NetGear ReadyNAS 3200

Посмотрим на NAS сзади. Одно из преимуществ ReadyNAS 3200 - отказоустойчивый блок питания мощностью 700 Вт. Он произведен компанией Ablecom, специализирующейся на серверных корпусах и БП и являющейся давним поставщиком SuperMicro. На корпусе имеются 7 отсеков для плат расширения, но едва ли материнская плата позволит задействовать все возможности по расширению.

Блоки питания от NetGear ReadyNAS 3200

Материнская плата имеет стандартные для серверов разъёмы, включая 2 порта USB 2.0, два сетевых порта, PS/2, RS232 и VGA порт. Соответственно, администратор сможет получить консольный доступ к серверу, а вот USB портов могло бы быть и больше. По поводу консольного доступа возможности ограничены только доступом к BIOS-у, поскольку операционная система RAIDiator 4.2.16 не дает доступа с подключенной консоли.

Когда открываешь крышку NetGear ReadyNAS 3200, сразу видишь, что имеешь дело с настоящим сервером. Подключение жестких дисков осуществляется через Backplane, за охлаждение отвечают три 80-мм вентилятора Sanyo Denki мощностью по 13 Вт с возможностью горячей замены.

Блоки питания от NetGear ReadyNAS 3200

Их воздушного потока достаточно для продува всего корпуса, но их всего три, поэтому работают они быстро и шумно. Хорошо ещё, что качественные вентиляторы Sanyo Denki не вибрируют, т.к. корпус не имеет средств снижения вибрации.

Материнская плата и SATA разъемы NetGear ReadyNAS 3200

Материнская плата - SuperMicro X7SB3-NI015, использующая чипсет Intel 3210 с южным мостом ICH9. Один из встроенных USB портов отдан под флешку с операционной системой СХД - простое и понятное решение. Очевидно, для большей надежности флешку можно клонировать, а второй внутренний порт возможно использовать для аппаратных ключей.

Серверный вентилятор в NetGear ReadyNAS 3200

Возможности расширения у материнской платы достаточные: один порт PCI 32 и один - PCI Express 8x. Вы можете установить, например, сетевой контроллер 10G, аппаратный RAID контроллер или добавить USB портов - лишь бы операционная система RAIDiator от NetGear это поддерживала.

Модули памяти и кулер процессора в NetGear ReadyNAS 3200

Еще один приятный момент - 4 Гб памяти набраны двумя слотами DDR2 SDRAM, а максимальный объем, поддерживаемый материской платой, составляет 8 Гб, так что легко можете совершить апгрейд.

Ну и еще одна очень перспективная возможность - встроенный контроллер LSI 1068E имеет 8 портов SATA/SAS! И эта функция реализована в BIOS, но SAS не поддерживается операционной системой RAIDiator, так что если SAS и появится, то только в далекой перспективе.

Настройка и программные функции

Год от года NetGear совершенствует свою операционную систему RAIDiator, и мы тестируем уже 4-е поколение версии 4.2.16. Так как ReadyNAS 3200 поставляется уже настроенным, то все, что вам остается сделать - это сменить пароль администратора и произвести сетевые настройки. Для поиска NAS-а в сети проще воспользоваться утилитой RAIDar, или зайти в меню вашего роутера.

Настройка сервера NetGear ReadyNAS 3200

Web-интерфейс сервера откровенно неудобен, да плюс к этому частенько требуется горизонтальный скроллинг, а таких простых пунктов, как Web-файлменеджер нет и вовсе. Тем не менее, стоит немного пообвыкнуться - и вы легко обнаружите знакомые настройки бизнес-СХД.

Интересная особенность системы - через Web-интерфейс вы не можете изменять настройки основного тома, в том числе тип RAID-массива, объем и количество томов и т.д. Это связано с использованием режима X-RAID2 – он работает исключительно как один том и направлен на простоту использования и расширения, а не гибкость возможностей. Если сервер сбросить в настройки по умолчанию и выбрать режим Flex-RAID, то он как раз и позволит создать до 4-х томов различного уровня RAID. Справедливости ради, отметим, что X-RAID2, выбранный производителем по умолчанию, удовлетворит требования большинства пользователей, позволит масштабировать массив добавлением новых дисков, в том числе и меньшего объема, чем использовались ранее.

Настройка сервера NetGear ReadyNAS 3200

Однако, посмотрим на то, что есть - стандартные для Linux-устройств разделения прав доступа на файлы и папки для групп и пользователей. Удобно, что iSCSI раздел создается в рамках общего тома, видимо в виде файла.

Очень интересная функция, которая может быть востребована в рамках всеобщей виртуализации - последовательная поддержка резервирования (persistent reservation). Смысл этой функции в том, что вы можете настроить несколько инициторов (виртуальных или физических машин) на одновременное подключение к одной цели. При этом, доступ на запись будет только у определенного, например, первого. После того, как первый отключится, разрешение на запись появится у следующего. Такая особенность позволяет более гибко настраивать общие ресурсы для виртуальных машин и соответственно извлечь из этого определенные преимущества.

Настройка iSCSO в NetGear ReadyNAS 3200

NetGear ReadyNAS 3200 не просто может использоваться для хранения резервных копий - этот NAS может сам создавать резервные копии ваших ресурсов, и позвольте объяснить вам, насколько это важно. Обычно, когда вы настраиваете бэкап, вы делаете это на клиентской машине, указывая NAS лишь в качестве сетевой папки для хранения данных. Если в вашей системе стоит десяток таких клиентов, а на каждом из них ещё по 2-3 задания на бэкап, то вам наверняка будет трудно просчитать расписание, чтобы несколько заданий не выполнялись одновременно, ведь это может привести к существенному падению производительности заданий и сети в целом.

При использовании протокола R-Sync, сервер ReadyNAS 3200 может самостоятельно соединиться с удаленной машиной и скачать с неё нужные файлы. Так называемый «R-Sync насос» облегчает жизнь при выполнении большого списка бекапов, в том числе в сетях с динамическими IP-адресами, ведь удаленно управлять бекапами с одного сервера куда проще, да и безопаснее. Естественно, поддерживается запись по зашифрованному протоколу R-Sync over SSH и sFTP.

Сервер NetGear ReadyNAS 3200 позволяет не только создавать удаленные задания на синъронизацию по Rsync, но и добавлять их в очередь на внеплановое выполнение, где они будут запускаться последовательно по мере завершения предыдущего. Кроме этого, имеется возможность создания мгновенных снимков – образа текущего состояния тома, с которого можно осуществлять резервное копирование вне зависимости от того, открыты ли какие-либо файлы пользователями или нет. Это важная функция для корпоративного многопользовательского окружения.

Для пользователей Apple есть поддержка TimeMachine, которая у NetGear, кстати, появилась задолго до остальных. Так же для пользователей Mac доступна опция «оптимизация для OS X», повышающая производительность под MacOS при доступе через SMB/CIFS.

В списке опций, влияющих на производительность, доступны кеширование записи на жесткие диски и USB носители и отключение журналирования данных.

SMART данные с жестких дисков в NetGear ReadyNAS 3200

Сервер ReadyNAS 3200 выводит полную информацию о SMART статусе жестких дисков, а так же о состоянии блоков питания, температурах и вентиляторах системы. При возникновении аварийной ситуации или, допустим, увеличения количества переназначенных секторов на одном из жестких дисков, ReadyNAS может отправлять сообщения на почту.

Как и большинство уважающих себя производителей NAS-ов, компания NetGear поддерживает установку дополнительных модулей на свои ReadyNAS-ы. Среди полезных дополнений - средства для репликации и интеграции NAS-а в ваше корпоративное «облако».

Тестирование

Для тестирования мы использовали 6 жестких дисков Western Digital серии RE3 объёмом по 1 Тб, установленные в массив X-RAID2. Мы проверим скорость при подключении по одному гигабитному каналу, по протоколам iSCSI и SAMBA. И как обычно, начнем с синтетических тестов.

Конфигурация тестовой системы:

  • Intel Xeon X3220
  • 1 Gb RAM
  • WD Velociraptor 150 Gb
  • Windows XP SP3

Объём памяти и операционная система нашей тестовой конфигурации выбраны в соответствии с требованиями теста Intel NASPT. Но как показывает практика, при тестировании NAS-ов, мощность клиентской системы не имеет большого значения.

Результаты Atto Disk Benchmark

Результаты Atto Disk Benchmark

Первый тест - Atto Disk Benchmark. На таком мощном железе, как ReadyNAS 3200, на одном сетевом порте он естественно будет упираться в производительность гигабитного интерфейса. И особенно интересно видеть, как работает кеширование при записи по интерфейсам iSCSI и Samba.

Результаты Crystal Disk Benchmark

Результаты Crystal Disk Benchmark

Второй синтетический тест, CrystalDisk Benchmark - наоборот, показывает преимущества от кеширования записи только при работе по Samba протоколу.

Перейдем к более приближенным к реальности тестам. Прежде всего, полусинтетический NASPT, известный тем, что способен дать высокую нагрузку на любое, самое современное железо.

Этот тест показывает, что потоковое чтение с NAS-а по протоколу Samba серьезно замедляется при увеличении числа потоков, в отличии от iSCSI, который даёт большой прирост скорости. В то же время, кеширование записи по Samba в купе с большим объёмом памяти сервера дает прирост скорости в тестах, активно использующих запись, в том числе одновременные запись и чтение.

Перейдём к нашему последнему тесту, антивирусной проверке папки, хранящейся на NAS-е. На клиентской машине был запущен антивирус NOD32 с установками по умолчанию и выбрана проверка папки объёмом 54.1 Гб, содержащей 11518 файлов в 593 директориях. Это разнородные файлы, включающие фотографии, архивы инсталляшек, офисные документы, MP3 музыка и несколько образов виртуальных машин Windows и Linux. В общем, обычный разнородный набор. Это наш первый эксперимент с реальной задачей на NAS-е. Во время тестирования мы столкнулись со странной особенностью NOD32 - антивирус мог затыкаться на обычном небольшом файле по несколько минут. В этом случае мы прерывали тест и запускали его снова. Прогнав каждый тест по 3 раза, мы выбирали наименьший результат.

NOD32 - время проверки

Разница составила 47 секунд, причем в пользу подключения по Samba. Реальное приложение показывает, что вопреки всем результатам тестов, финальная производительность зависит не только от сервера, но и от реализуемой задачи. Конечно, NOD32 - не образец того, как надо писать программы, но тем не менее, этот антивирус активно используется как дома, так и на предприятиях.

Энергопотребление

Чтобы измерить энергоэффективность самого сервера, мы подключили только один блок питания, посчитали опытным путём энергопотребление каждого диска в разных режимах и манипулируя количеством подключенных дисков, вычислили значения в режиме простоя и загрузки СХД NetGear ReadyNAS 3200.

NOD32 - энергопотребление

Очень качественный блок питания уравнял значения потребляемой (VA) и активной мощности (Wt), а сдвиг по фазе составлял примерно 0.99, что позволило нам не дифференцировать данные на диаграмме. Но не в этом суть - разница между режимом простоя и нагрузки составляет всего 10 Вт. Это говорит о том, что операционная система сервера не эффективно использует энергосберегающие функции электроники, и производителю есть, куда стремиться. Разница должна составлять минимум 20%, а на этой платформе возможно и больше. Но если смотреть на абсолютные показатели, то это шикарный результат для стоечной аппаратуры.

Цена вопроса

Средняя розничная стоимость NetGear ReadyNAS 3200 без дисков составляет 120 000 рублей. Нам не с чем сравнить цену на это СХД, так как на рынке нет моделей на 12 дисков в 2U корпусе такого уровня. Можно сказать, что это примерно в 1.8 раз дороже, чем средняя стоечная СХД на 8 дисков с отказоустойчивым блоком питания.

Правда, в отличии от конкурентов, NetGear ReadyNAS 3200 действительно собран на серверной платформе, плюс к этому имеет возможности для аппаратного апгрейда, если понадобится.

Выводы

NetGear ReadyNAS 3200 - это тот самый случай, когда заказчику предлагается именно тот набор функций, который ему нужен, упакованный в отличную аппаратную платформу. Здесь нет того многообразия сервисных функций, как у конкурентов, но есть более полезные - массив типа X-RAID2, эффективная система резервного копирования, поддержка последовательного резервирования iSCSI, плюс к этому - высочайшая плотность хранения данных на одном юните серверной стойки на 3.5-дюймовых дисках.

Этого достаточно, чтобы сделать ReadyNAS 3200 желанным продуктом для тех, кому нужно обслуживать виртуальные среды, и у кого в проекте заложено ограниченное место в стойке под систему хранения данных.

Источник: hwp.ru
